AWS - Fillet weld sketch

AWS D1.1 2015 edition – Tolerance of joint details – Visual inspection

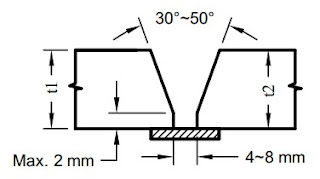

🔧 1. Joint Detail and Fit-Up Tolerances in WPS 🔹 Clause 5.21.4.1 – Fit-Up Tolerance Requirements Fit-up tolerances for groove weld assemblies are critical and must be addressed in the WPS. Refer to: Figure 5.3 a, b, c – Different fit-up types (with/without backing, with/without backgouging) Tolerance parameters include : Root opening (often ±1.6 mm / ±1/16 in.) Root face Groove angle Alignment/mismatch (hi-lo) ⚠️ Out-of-tolerance fit-up (e.g., root opening > 20 mm) is not allowed unless qualified by a PQR — especially for PJP groove welds , where excessive root gap is a nonessential variable turning essential . 📐 2. Essential Variables in WPS (Clause 4 and Table 4.5) ✅ Table 4.5, Line 31 – Groove Type Change in groove type (e.g., single-V → double-V) requires requalification , unless: It’s a CJP groove weld meeting Clause 3.12, 3.13 (prequalified) or Clause 9.10, 9.11 (tubular connections). Then, any groove detail conforming to those figures (e....

Giám sát hàn

(Hình ảnh chụp tại nhà máy CNI - Nhơn Trạch) I. NÊN HỌC CSWIP KHÔNG? BẮT ĐẦU TỪ ĐÂU? Khi bắt đầu tìm hiểu về chứng chỉ CSWIP (Certification Scheme for Welding and Inspection Personnel), rất nhiều người đặt câu hỏi: "Tôi có nên học CSWIP không?" Câu trả lời không phụ thuộc vào xu hướng mà nằm ở định hướng nghề nghiệp, kiến thức, kỹ năng và kinh nghiệm thực tế của chính bạn. 1. Đặt câu hỏi đúng để có quyết định đúng Bạn đã từng làm công tác giám sát hàn chưa? Bạn có kinh nghiệm thực tế về thi công, kiểm tra lắp dựng cơ khí? Bạn có dự định theo đuổi nghề giám sát chất lượng lâu dài không? Nếu câu trả lời là "chưa", tốt nhất bạn không nên học CSWIP ngay , vì đây là hướng đi chuyên biệt và cần sự chuẩn bị nghiêm túc. Thay vào đó, bạn nên tập trung tích lũy kinh nghiệm, tìm hiểu thêm về nghề nghiệp, mục tiêu và xác định rõ vai trò bạn muốn gắn bó trong ngành cơ khí và kiểm tra chất lượng. 2. Tránh học theo phong trào Không phải ai có chứng chỉ CSWIP cũng sẽ có công việc ...

Hướng dẫn kiểm tra và chứng nhận thợ hàn

Hướng dẫn kiểm tra và chứng nhận thợ hàn 1. Xác định phạm vi công việc cần kiểm tra Lựa chọn loại vật liệu, phương pháp hàn, kiểu mối nối, vị trí hàn và chiều dày phù hợp với công việc thực tế. 2. Chọn tiêu chuẩn áp dụng để kiểm tra Xác định tiêu chuẩn áp dụng như ASME Section IX, AWS D1.1 hoặc ISO 9606-1 tùy vào lĩnh vực (áp lực, kết cấu, quốc tế...). 3. Chuẩn bị mẫu thử kiểm tra tay nghề Gia công mẫu thử theo yêu cầu: kiểu mối nối (butt, fillet), kích thước và vị trí hàn (1G, 2G, 3G, 6G...). 4. Cung cấp WPS cho thợ hàn trước khi thử Thợ hàn phải hàn theo quy trình hàn (WPS) được duyệt, với thông số hàn cụ thể như dòng điện, điện áp, tốc độ... 5. Tiến hành kiểm tra tay nghề có giám sát Thợ hàn thực hiện hàn mẫu dưới sự giám sát, đảm bảo tuân thủ đúng WPS mà không được vượt giới hạn các biến số. 6. Kiểm tra ngoại quan mối hàn (VT) Đánh giá mối hàn bằng mắt thường để phát hiện các khuyết tật như cháy cạnh, chảy tràn, nứt bề mặt... 7. Thực hiện kiểm tra không phá hủy (NDT), ...

ITP - "H" Hold Point & "W" Witness Point

H và W là hai điểm quan trọng trong ITP (Inspection and Test Plan) bạn phải thông báo cho các bên để kiểm tra, chứng kiến trước khi chuyển sang bưới tiếp sau: " H " - Hold Point " W " - Witness Point Điểm "H" sẽ yêu cầu cao hơn điểm "W" (để hiểu rõ thì đọc các định nghĩa trong ITP): "H" - yêu cầu các bên phải xác nhận trước khi chuyển bước sau, trong trường hợp Khách hàng và đại diện không có mặt thì nhà sản xuất phải đợi để xác nhận. "W" - yêu cầu các bên phải xác nhận, nhưng không nhất thiết phải dừng công việc. Hai điểm trên, đối với tình hình đại dịch Khách hàng không tham gia chứng kiến thì sao? Bạn có thể lựa chọn video call với điều kiện gửi thông báo (NOI) đúng lịch và xác nhận với Khách hàng. Trường hợp điểm "W" nhưng khách hàng không tham gia được thì sao? Cty phải kiểm tra đúng và xác nhận kết quả cho Khách hàng, không cần phải Holding đến khi khách hàng đến chứng kiến. Do đó, lúc xây dựng ITP anh em nên...

11 steps to prepare a hydrotest package

🧪 Hydrostatic Test Package Preparation Guide Inspection Point in ITP – QA/QC Controlled Document 🔧 General Requirements Hydrostatic testing is an essential inspection activity listed in the Inspection and Test Plan (ITP) . Before performing a hydrotest, the following conditions must be fulfilled : The hydrotest procedure has been approved by the client and/or consultant. All welding activities within the test boundary must be completed and inspected by all parties. Non-Destructive Testing (NDT) must be performed according to the project specification, with acceptable results . All relevant documentation must be collected for inclusion in the test package . 📦 11 Steps to Prepare a Hydrotest Package 1. Cover Page Include project name, client, contractor, system name, line class, and test type. A sample form can be customized to suit your project format. 2. Content Sheet Provides a summary index of documents included. Pre-fill standard informatio...
